“中型會議室音響系統改造”解決方案

欄目：會議室 發布時間：2021-09-15
“中型會議室音響系統改造”解決方案 —— 會議室整改后能達到的效果：整個會場聲音基本均衡，正常使用不會產生話筒嘯叫，用會議話筒講話輕松且清晰。


根據我公司技術工程師現場查看，并開啟系統測試，發現該系統存在如下問題：

        1.主音箱的擺位不合理，原主音箱擺放在主席臺后方兩側，導致會議話筒直指音箱，因而容易產生回授（通常所說的嘯叫）。

        2.音箱的分布不合理；大會議室的整個長度有24米，只設計了2只大功率的主音箱，導致前排聽眾聲音太大，而后排聽眾聽不到聲音，而整體聲音提升又會導致話筒嘯叫。

        3.系統中沒有可以對話筒產生嘯叫后調整的設備，當出現嘯叫時無法進行處理。

        4.原有會議話筒因使用時間較長，鵝桿（話筒桿）和底座之間接觸不好，導致話筒使用時有雜音；且該話筒靈敏度不高，試音距離太近，必須近距離講話使用。

        5.原有系統接線及走線不規范，整個系統線路顯得很凌亂。并且不利于操作人員檢修及操作。

針對以上五點問題，我公司提出如下整改方案：

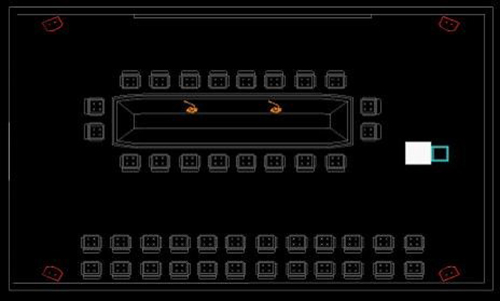

        1.針對音箱擺位不合理的問題，我公司建議將主音箱調整到主席臺兩側擺放，避免會議話筒直指音箱，減少產生話筒嘯叫的可能性。

        2.針對音箱布局不合理的問題，我公司建議在會議室中場增加一對補聲音箱，（可將原四樓會議室的一對音箱拿來做補聲，只需另外增加一臺功放），用支架支撐。以提高整個會場聲場的均勻度。聲場均勻度的提高，有利于減少話筒嘯叫的產生。

        3.針對話筒產生嘯叫后如何處理的問題，我公司建議增加一臺均衡器，可對會場聲場進行調整，對產生嘯叫的頻點進行抑制。

        4.針對話筒的問題，我公司建議更換兩只高品質的會議話筒。

        5.針對系統線路問題，我公司建議對該系統的線路進行整改及更換。

        6.我公司將對整個聲場利用聲場測試儀進行科學的測試指導調試，保證最終的調試效果，并提供科學的依據。


會議室整改后能達到的效果：

        整個會場聲音基本均衡，正常使用不會產生話筒嘯叫，用會議話筒講話輕松且清晰。

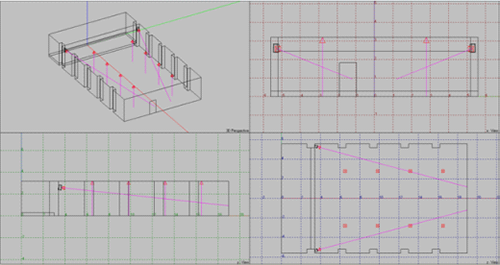

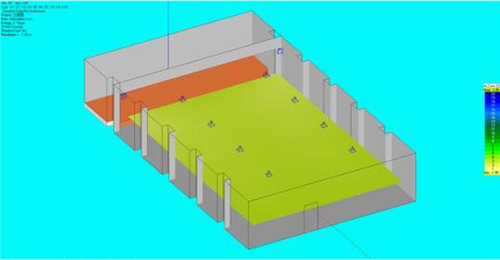

音箱三維多視圖

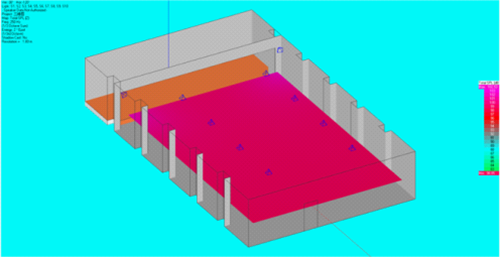

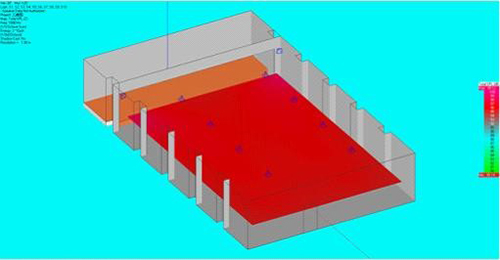

EASE 4.3模擬聲學設計

        EASE 4.3是德國RH公司經過多年的研發，建立在建筑聲學，指導音響工程設計、安裝的專業性較強的聲頻設計軟件。

        它能夠模擬建筑聲場的形狀、表面材料、表演區、觀眾區來最大限度模擬混響聲場，通過多次試用不同型號喇叭并調整喇叭的安裝高度、角度，實現各個區域良好的聲場覆蓋，并對建筑聲學設計提供指導性意見和數據。
        該軟件可模擬不同頻率點的聲壓分布圖、混響時間與頻率的關系圖、揚聲器指向圖、語言  清晰度及語音快速傳遞指數。從而使系統的配置更具有科學性，將原來本復雜的手工計算變得非常迅速，成功解決了聲學計算上的三維及連續性問題，不論是對設計，還是在安裝上都具有很強的指導作用。

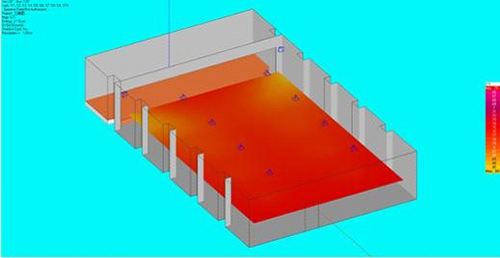

EASE 4.3模擬聲學設計

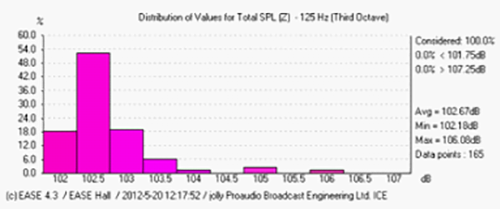

125Hz最大聲壓級: 106.08 dB，最小聲壓級：102.18 dB，均勻度：3.9dB

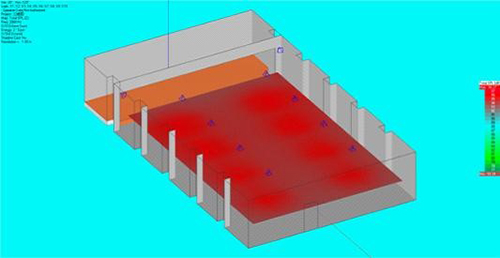

EASE 4.3模擬聲學設計

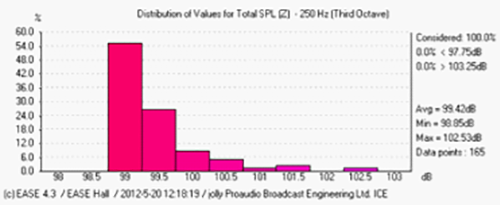

250Hz最大聲壓級：102.53dB，最小聲壓級：98.85dB，均勻度：3.68dB。

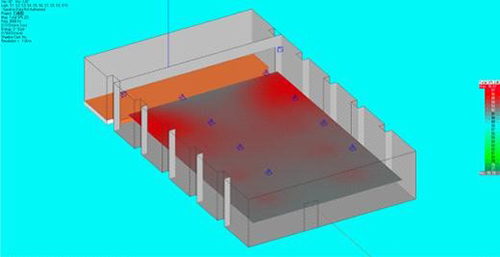

EASE 4.3模擬聲學設計

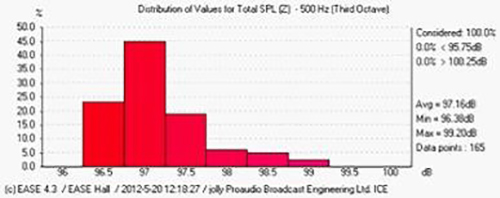

500Hz最大聲壓級：99.20dB，最小聲壓級：96.38dB，均勻度：2.82dB。

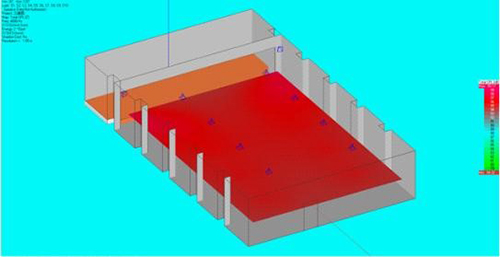

EASE 4.3模擬聲學設計

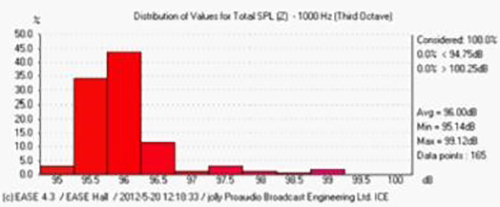

1000Hz最大聲壓級：99.12dB ，最小聲壓級：95.14dB，均勻度：3.98dB。



EASE 4.3模擬聲學設計

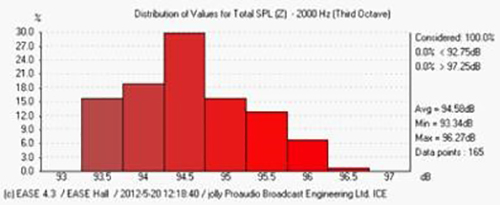

2000Hz最大聲壓級：96.27dB，最小聲壓級：93.34dB，均勻度：2.93dB。



EASE 4.3模擬聲學設計

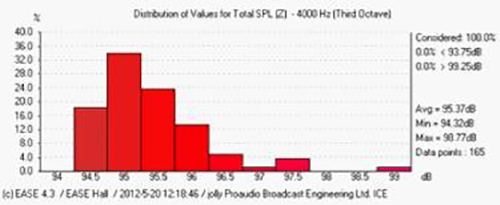

4000Hz最大聲壓級：98.77dB ，最小聲壓級：94.32dB，均勻度：4.45dB。



EASE 4.3模擬聲學設計

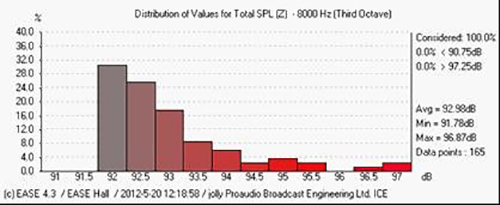

8000Hz最大聲壓級：96.87dB ，最小聲壓級：91.78dB，均勻度：5.09dB。



EASE 4.3模擬聲學設計

語言清晰度STI

RASTI（快速語言傳遞指數）：

RASTI值                      EASE2.1             EASE4.3

Excellent優秀                0.75—1                0.6—1

Good良好                    0.6—0.75            0.45—0.6

Fair一般                       0.45—0.6           0.3—0.45

Poor質劣                      0.3—0.45           0.25—0.3



EASE 4.3模擬聲學設計

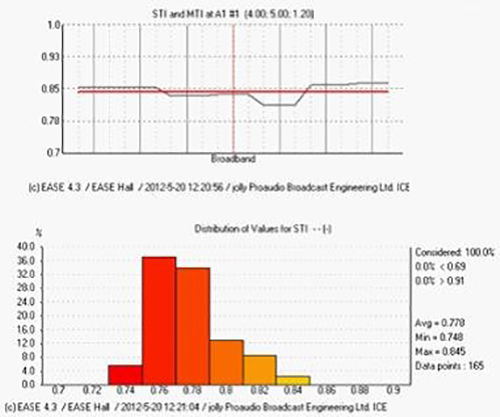

語言清晰度STI:0.748—0.845達到優秀




EASE 4.3模擬聲學設計

輔音清晰損失度ALC

Alcons%（輔音清晰損失度）：

Alcons%值             EASE2.1           EASE4.3

Excellent優秀          0—3%                0—7%

Good良好                3—7%               7—11%

Fair一般                  7—11%             11—15%

Poor質劣                11—15%            15—18%



EASE 4.3模擬聲學設計

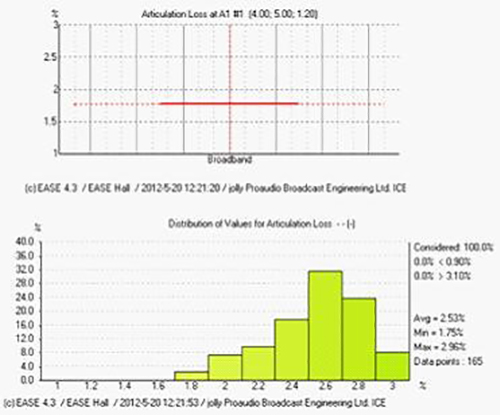

輔音清晰損失度ALC：1.75—2.96% 達到Excellent優秀



EASE 4.3模擬聲學設計

語言會議標準

總結：按照GB 50371-2006廳堂擴聲系統設計規范，會議類擴聲系統聲學特性指標，最大聲壓級大于或等于98dB即為一級標準，經過計算機軟件模擬計算，最大聲壓級平均值達到99.83dB，設計達到國家一級標準。

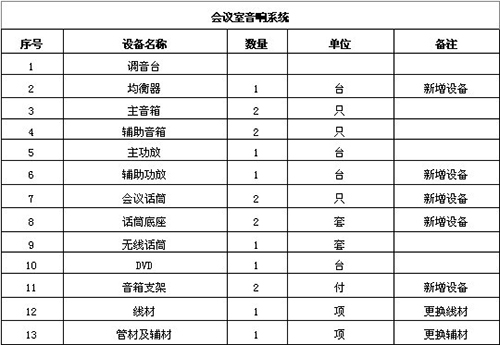

設備清單:
